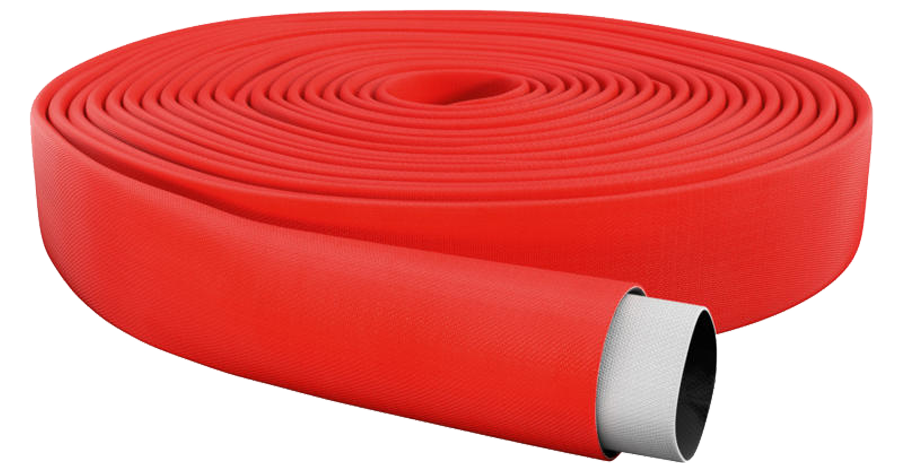

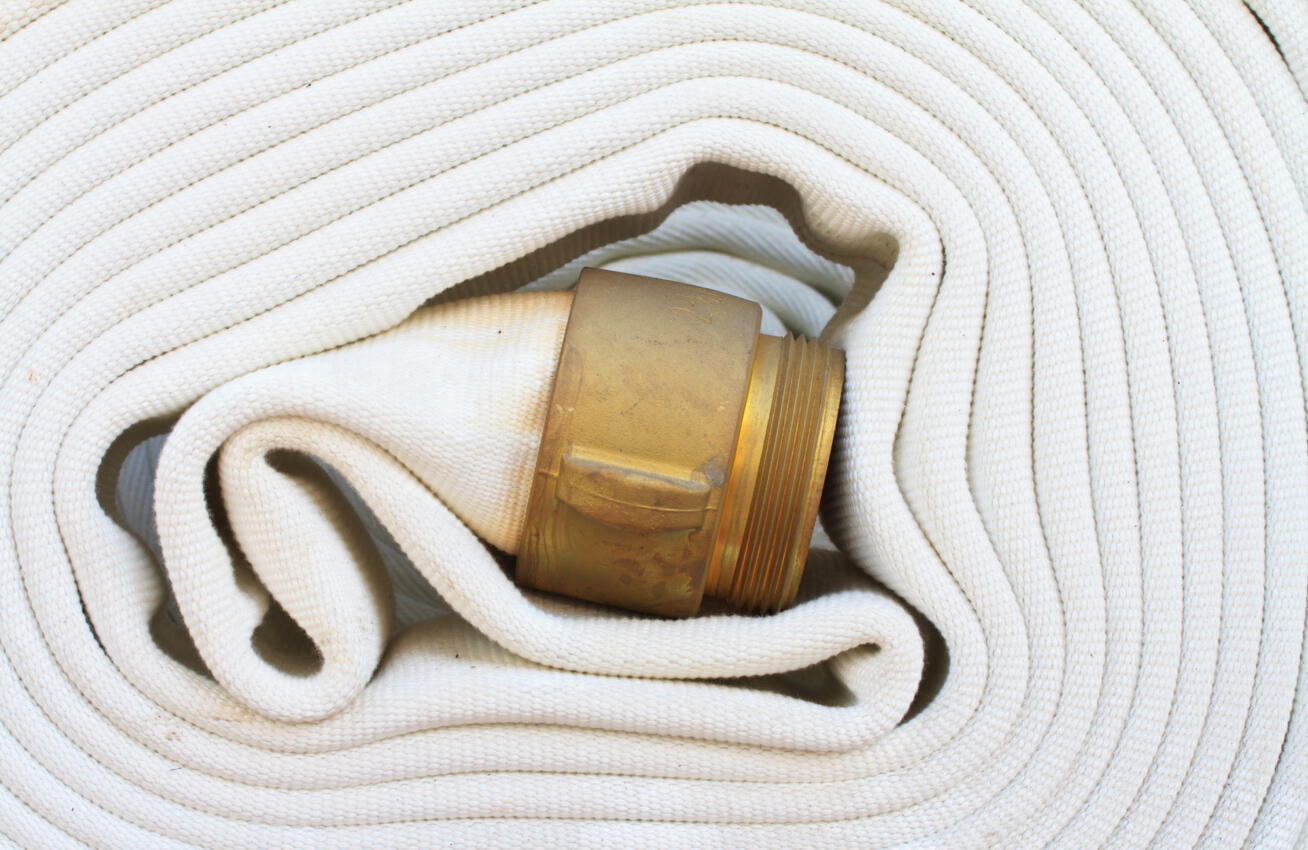

OSW DOUBLE JACKET
Innengummierter Industrieschlauch (umwebter Manchon)
Vorteile
- auf Grund der Doppelgewebekonstruktion als Hochdruckschlauch für extreme Beanspruchung geeignet (Platzdruck 150 bar)
- extrem alterungsbeständig
- Ozon- und UV-beständig
- kältebeständig bis – 40 °C
- hitzebeständig bis + 100 °C
- geringer Reibungsverlust, minimale Längsdehnung
Schlauchaufbau
- Innen: hochwertiger, synthetischer Manchon auf EPDM-Basis, Gewebe aus 100 % hochfestem synthetischen Polyestergarn, rundgewebt in Köperbindung, Kette und Schuss mehrfach gezwirnt, Doppelgewebe-Konstruktion ermöglicht extrem hohe Betriebs-/Arbeitsdrücke
- Außen: unbeschichtetes Gewebe (Standardfarbe: naturfarben-weiß; andere auf Anfrage)
Farben
Technische Daten
Die Angaben des Platz- bzw. Arbeitsdruckes beziehen sich auf den reinen Schlauch, also ohne eingebundene Kupplungen! Technische Änderungen vorbehalten!
| Durchmesser Inch | Durchmesser mm | Platzdruck bar | Platzdruck PSI | Arbeitsdruck bar | Arbeitsdruck PSI | Gewicht g/m (+/– 5 %) | Gewicht lbs/ft (+/– 5 %) | Wandstärke mm | Theor. Zugfestigkeit kg | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 1/2 | 38 | 150 | 2.175 | 60 | 870 | 490 | 0,329 | 3,0 | 8.100 | |
| 2 | 52 | 150 | 2.175 | 60 | 870 | 700 | 0,470 | 3,0 | 10.600 | |
| 2 1/2 | 65 | 150 | 2.175 | 60 | 870 | 950 | 0,638 | 3,0 | 12.300 |
