OSW INDUSTRY

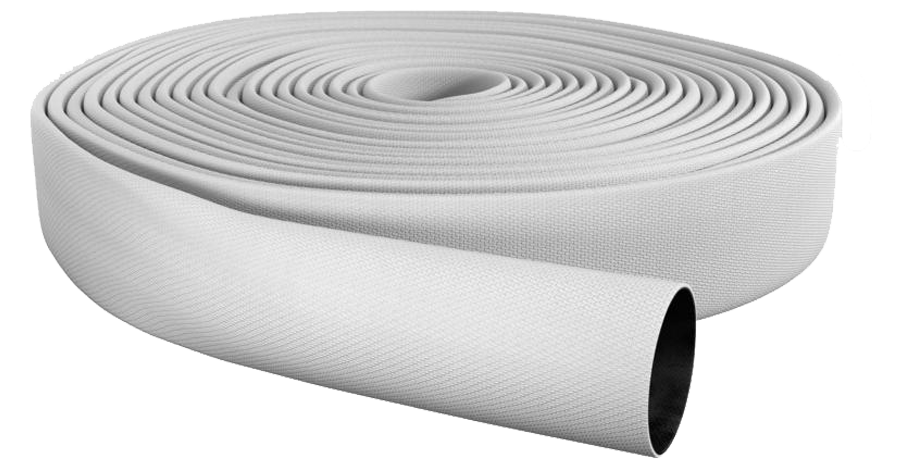

Innengummierter Industrieschlauch (umwebter Manchon)

Vorteile

sehr leichte und flexible Schlauchqualität
pflege- und wartungsfrei
extrem alterungsbeständig
Ozon- und UV-beständig
hervorragende Abriebbeständigkeit
kältebeständig bis – 40 °C
hitzebeständig bis + 100 °C
geringer Reibungsverlust durch glatte Innengummierung
geeignet für Seewasser, Heißwasser, viele Chemikalien

Schlauchaufbau

Innen: hochwertiger, synthetischer Manchon auf EPDM-Basis
Außen: Gewebe aus 100 % hochfestem synthetischen Polyestergarn (Farbe: naturfarben-weiß), rundgewebt in Köperbindung, Kette und Schuss mehrfach gezwirnt

Farben

Service

individuelle Bedruckung (z. B. Firmenlogo) möglich
Schläuche können mit nationalen sowie internationalen Kupplungen eingebunden werden
Einband: Draht, smartFIT, Schellen, Iconos, Innotrade, Presshülsen etc.
Schlag- und Scheuer-Manschetten überm Einband (glatt oder konisch)
Reparatur- bzw. Schiebemanschetten in unterschiedlichen Ausführungen
Innovationen: smartFIT, smartPROTECT, RFID-Chip, Richtungspfeil, Kantengleiter
auf Kundenwunsch: doppelt gerollt, entdrallt, mit Werksprüfprotokoll



Download

Datenblatt OSW INDUSTRY

Technische Daten

Die Angaben des Platz- bzw. Arbeitsdruckes beziehen sich auf den reinen Schlauch, also ohne eingebundene Kupplungen! Technische Änderungen vorbehalten!

Durchmesser Inch	Durchmesser mm	Platzdruck bar	Platzdruck PSI	Arbeitsdruck Sicherheit 1:3 bar	Arbeitsdruck Sicherheit 1: 3 PSI	Arbeitsdruck Sicherheit 1: 4 bar	Arbeitsdruck Sicherheit 1: 4 PSI	Gewicht g/m (+/– 5 %)	Gewicht lbs/ft (+/– 5 %)	Wand- stärke mm	Theor Zug- festigkeit kg
1 (Storz)	25	50	580	14	205	10	145	125	0,081	1,45	2.300
1 (Geka)	27	50	580	14	205	10	145	135	0,091	1,45	2.300
1 1/4	32	50	580	14	205	10	145	165	0,104	1,45	2.600
1 1/2	38	50	580	14	205	10	145	220	0,121	1,55	3.200
1 1/2	40	50	580	14	205	10	145	225	0,134	1,55	3.200
1 2/3	42	50	580	14	205	10	145	230	0,155	1,55	4.200
1 3/4	45	50	580	14	205	10	145	240	0,151	1,55	3.800
2	52	50	580	14	205	10	145	290	0,188	1,55	5.800
2 1/6	55	50	580	14	205	10	145	310	0,181	1,55	4.600
2 1/2	64	50	580	14	205	10	145	365	0,239	1,55	5.700
2 1/2	65	50	580	14	205	10	145	370	0,242	1,55	5.700
2 1/2	66	50	580	14	205	10	145	375	0,245	1,55	5.700
2 3/4	70	50	580	14	205	10	145	395	0,259	1,55	6.800
3	75	50	580	14	205	10	145	460	0,309	1,65	8.600
3 1/2	90	35	510	12	175	8	115	600	0,376	1,90	9.100
4	102	35	510	12	175	8	115	650	0,430	1,90	9.500
4 1/3	110	35	510	12	175	8	115	770	0,511	1,90	11.700
5	125	35	510	12	175	8	115	880	0,571	2,00	12.800
6 (Storz)	150	35	510	12	175	8	115	960	0,625	2,00	12.800
6 (Perrot)	154	35	510	12	175	8	115	975	0,632	2,00	12.800
8	205	24	435	10	145	7	100	1.390	0,705	2,00	24.500
