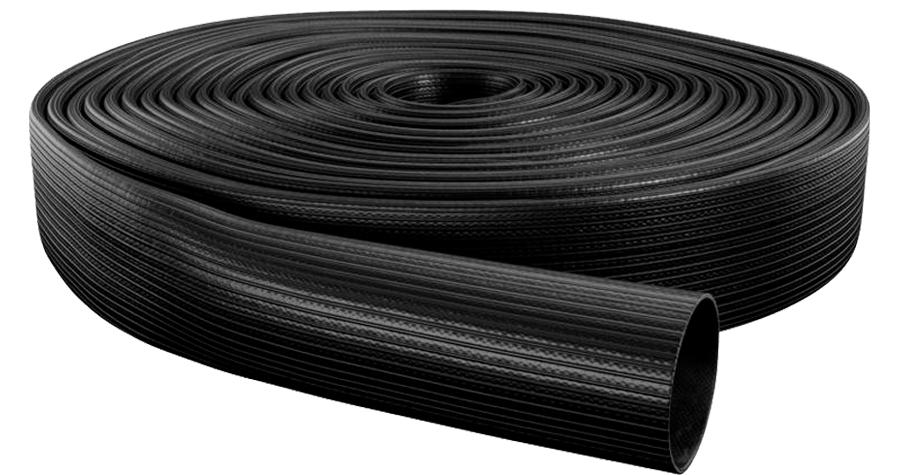

Innen und außen gummierter Industrieschlauch

OSW UNIVERSAL

Produktinformationen Industrieschlauch OSW UNIVERSAL

hervorragende Abriebfestigkeit und Langlebigkeit durch Längsrippen
bei Beschädigung der Außendecke problemlose Instandsetzung möglich
sehr guter Biegeradius sorgt für hohe Flexibilität
geringer Reibungs-/Druckverlust durch sehr glatte Innengummierung
hochwertige Nitril/PVC-Gummierung ist beständig gegen Alterung, Ozon sowie UV
verrottungsfest, pflegeleicht und wartungsfrei
Kältebeständig bis – 40 °C
Hitzebeständig bis + 100 °C (für Wasser)
geeignet auch für Seewasser, Heißwasser, Wasserdampf sowie viele andere Chemikalien

Innen
sehr glatte hochwertige NBR/PVC-Gummierung, Gewebe aus 100 % hochfestem synthetischen Polyestergarn, rundgewebt in Köperbindung,
Kette und Schuss mehrfach gezwirnt, eingebettet in Gummierung, optimaler Schutz des Druckträgers

Außen
hochwertige NBR/PVC-Gummierung mit Längsrippen

individuelle Bedruckung (z. B. Firmenlogo) möglich –

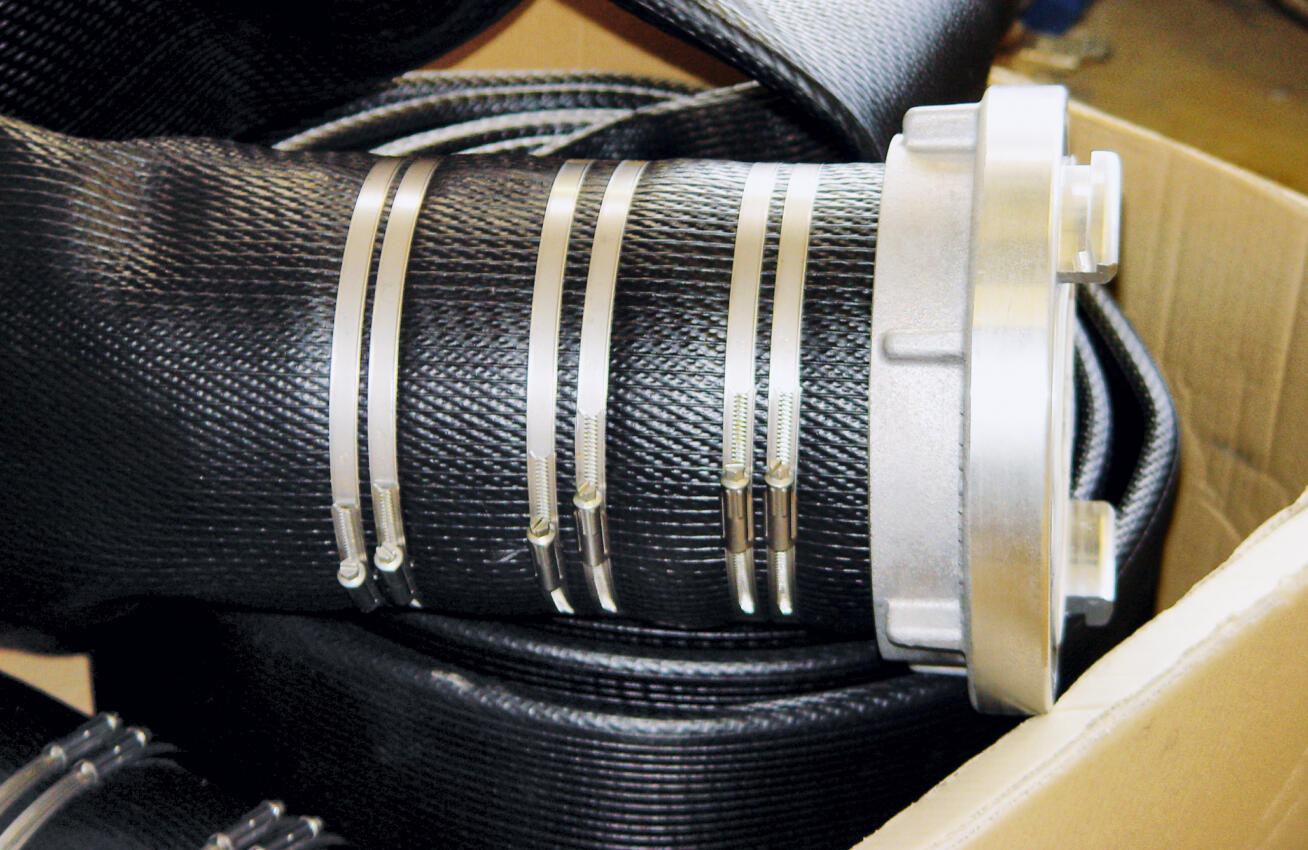

Schläuche können mit nationalen sowie internationalen Kupplungen eingebunden werden
Einband: Draht, smartFIT, Schellen, Iconos, Innotrade, Presshülsen etc.
Schlag- und Scheuer-Manschetten überm Einband (glatt oder konisch)
Reparatur- bzw. Schiebemanschetten in unterschiedlichen Ausführungen
auf Kundenwunsch: doppelt gerollt, entdrallt, mit Werksprüfprotokoll

Download Produkt-Datenblatt OSW UNIVERSAL

Technische Daten Industrieschlauch OSW UNIVERSAL

Die Angaben des Platz- bzw. Arbeitsdruckes beziehen sich auf den reinen Schlauch, also ohne eingebundene Kupplungen! Technische Änderungen vorbehalten!

Durch- messer Inch	Durch- messer mm	Platzdruck (tatsächl.) bar	Platzdruck (DIN) bar	Arbeits- druck (DIN) bar	Biege- radius (DIN) mm	Volumen- strom L/min	Theo. Zug- festigkeit kg	Wand- stärke mm	Gewicht (+/- 5%) g/m
3/4	19	75	50	16	190	140	1.800	2,20	195
1	25 / 27	75	50	16	250 / 270	140	2.300	2,00	220
1 1/4	32	65	50	16	320	500	2.700	2,00	270
1 1/2	38	65	50	16	380	500	3.100	2,20	315
1 2/3	42	65	50	16	420	600	3.100	2,00	340
1 3/4	45	65	50	16	450	800	3.300	2,00	350
2	52	60	50	16	520	1.200	3.900	2,30	400
2 1/2	64 / 65 / 66	60	50	16	640 / 650 / 660	1.800	5.200	2,30	575
2 3/4	70	60	50	16	700	1.800	5.800	2,30	620
3	75	60	50	16	750	2.400	7.000	2,50	740
3 1/2	90	50	35	12	900	3.500	7.900	2,80	860
4	102	45	35	12	1.020	4.700	8.200	2,50	1.140
4 1/3	110	45	35	12	1.100	5.200	8.800	2,90	1.140
5	125	45	35	12	1.250	7.000	12.500	3,00	1.260
6	150	38	35	12	1.500	10.000	13.300	3,00	1.700
8	203	35	30	10	2.030	20.000	23.400	3,50	3.000
10	254	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage
