ICONOS Klemmgleitring 2-teilig
Technische Daten
Schlauchkupplungen mit Klemmgleitring ICONOS
Für DIN Druckschläuche
Verhaken des Schlauchs wird drastisch reduziert, einfache Montage mit Inbusschlüssel
| Storz | KA (mm) | D (mm) | L (mm) | Gewicht (kg) | Bemerkung |
|---|---|---|---|---|---|
| 52-C | 66 | 42 | 100 | 0.67 | DIN 14332 |
| 52-C | 66 | 52 | 97 | 0.65 | DIN 14302 |
| 75-B | 89 | 75 | 98 | 1.01 | DIN 14303 |
| 110-A | 133 | 110 | 140 | 2.85 | ehem. DIN 14300 |
| 110-A | 133 | 110 | 170 | 3.14 | DIN 14323 |
Weitere Größen, Ausführungen und Materialien auf Anfrage.
Technische Daten

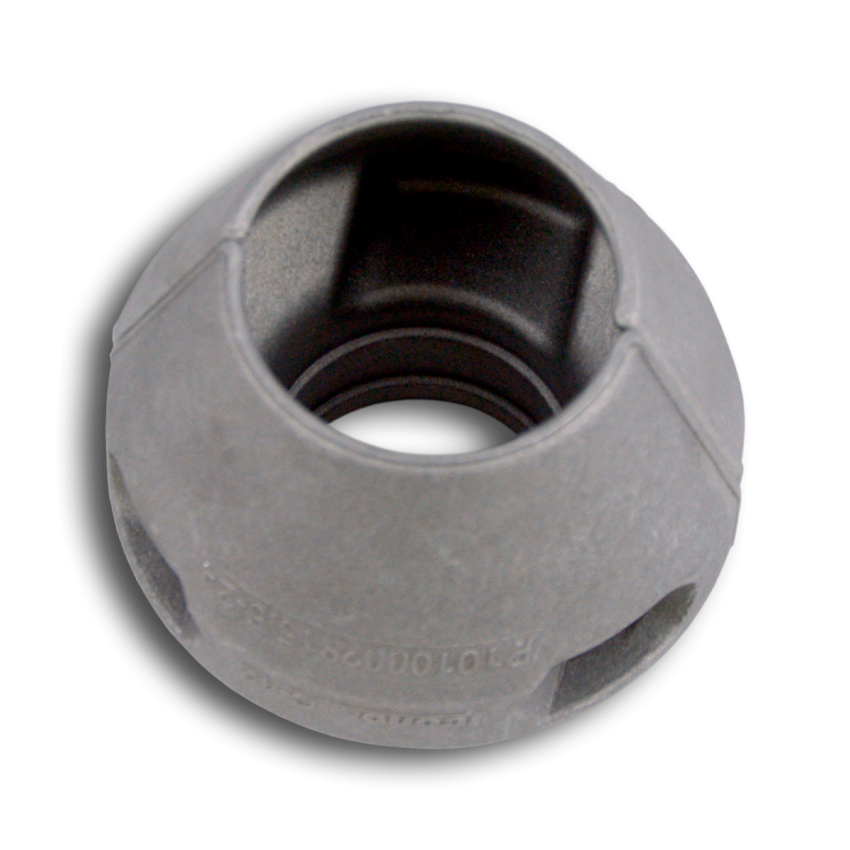

Klemmgleitringe ICONOS ohne Kupplung (2-teilig)
montierfertig mit Schrauben und Muttern, Material: Aluminium, warmgepresst
| Schlauch-Innen-Ø | L (mm) | Gewicht (kg) | Bemerkung | |
|---|---|---|---|---|
| 42 mm | 77 | 0.34 | für Kupplung DIN 14332 | |
| 52 mm | 74 | 0.32 | für Kupplung DIN 14302 | |
| 75 mm | 70 | 0.46 | für Kupplung DIN 14303 | |
| 110 mm | 118 | 1.48 | für Kupplung DIN 14323 |
Weitere Größen, Ausführungen und Materialien auf Anfrage.
