Storz Saugkupplungen

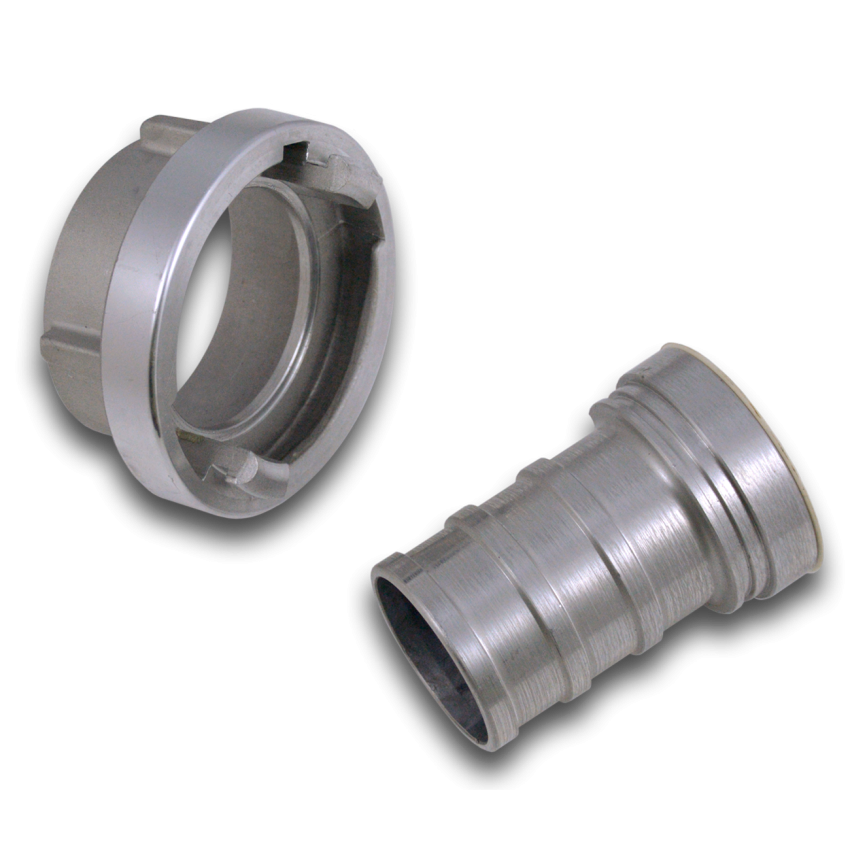

Leichtmetall (LM)

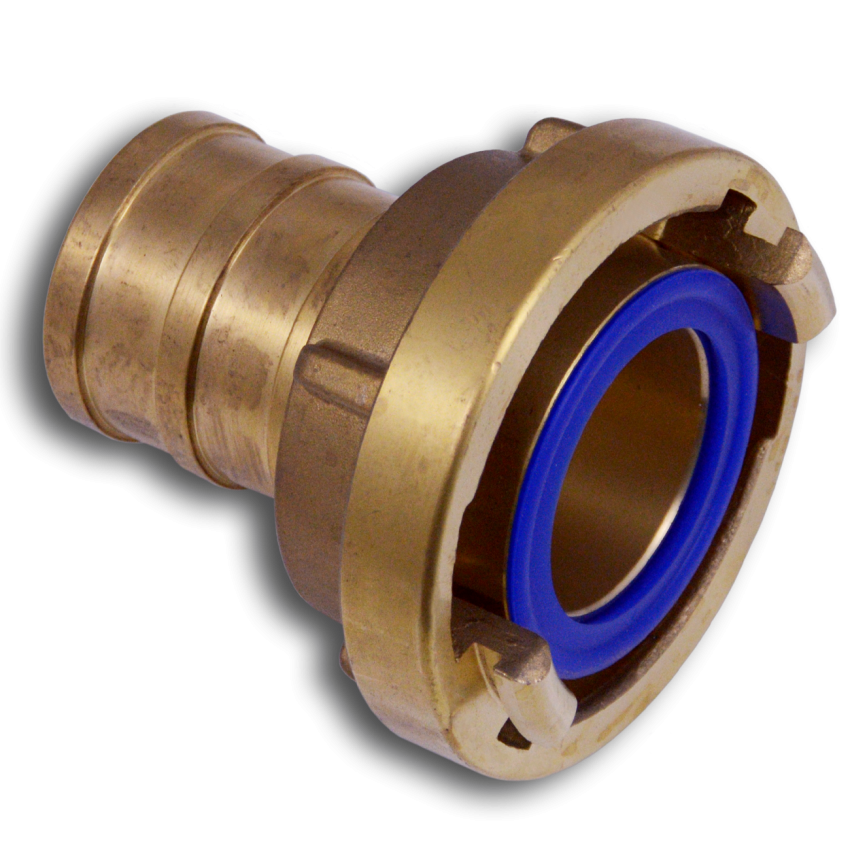

Messing (MS)

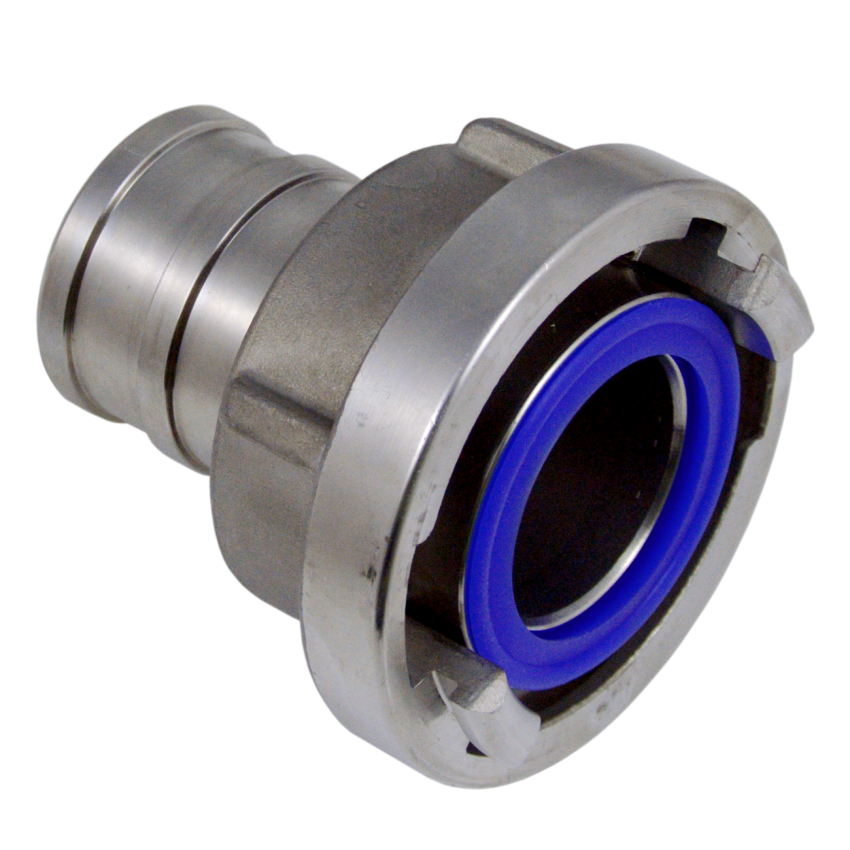

Edelstahl ( VA)

Technische Daten
Storz Saugkupplungen

Aluminium / Edelstahl

Storz	KA (mm)	D (mm)	L (mm)	Gewicht (kg)	Bemerkung
25-D	31	25	53	0.09	DIN 14301
32	44	25	70	0.14
32	44	32	70	0.14
38	51	25	90	0.20
38	51	38	90	0.22
38	51	25	90	1.01
38	51	32	90	0.37
52-C	66	38	90	0.37
52-C	66	42	90	0.38
52-C	66	45	90	0.37
52-C	66	52	90	0.37	DIN 14321
52-C	66	38	90	0.46
52-C	66	52	95	0.50
65	81	65	95	0.51
65	81	70	95	0.52
65	81	75	95	0.53
65	81	52	125	0.66
75-B	89	65	125	0.68
75-B	89	70	125	0.73
75-B	89	75	125	0.71	DIN 14332
90	105	90	160	1.09
100	115	100	150	1.15
110-A	133	100	170	1.77
110-A	133	110	170	1.66	DIN 14323
125	148	125	200	2.27
150	160	150	180	2.90
205	220	205	375	7.20	max. PN 10
250	278	258	400	11.7	max. PN 10

Weitere Größen, Ausführungen und Materialien auf Anfrage.
